Anleitung für den IFC-Export aus ArchiCAD

In dieser Anleitung finden Sie die nötigen Schritte, um ein IFC-Modell aus ArchiCAD zu exportieren, das Sie später in CAALA importieren können. Dafür stellen wir Ihnen ein Export-Template zur Verfügung, das den Exportprozess unterstützt. Das Template für verschiedene ArchiCAD-Versionen können Sie hier herunterladen.

1. Bevor Sie beginnen, laden Sie die Template Datei mit den Export Settings herunter (siehe oben) und extrahieren Sie die Dateien.
2. Öffnen Sie nun Ihr Modell in ArchiCAD. Gehen Sie über „Ablage“ zu „Interoperabilität“, dann über „IFC“ und „IFC Übersetzer“ zum IFC Übersetzer-Menü.

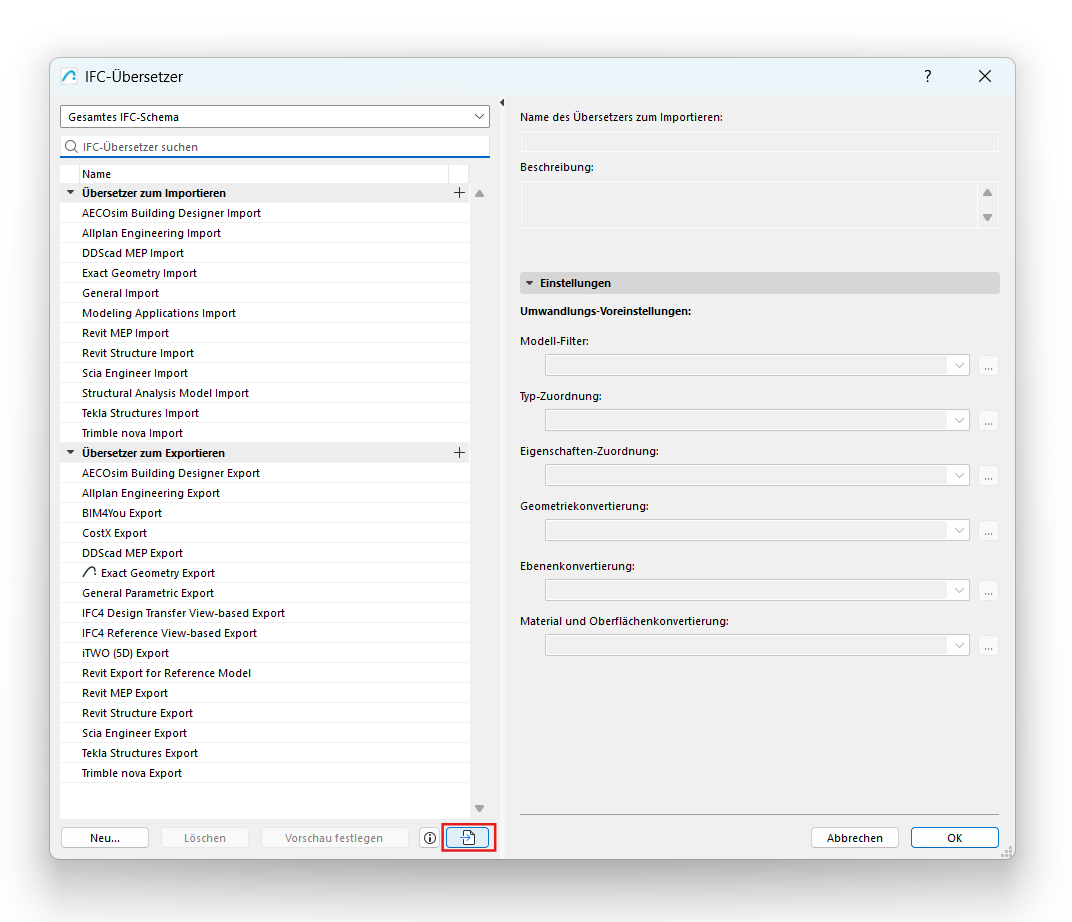

3.  Klicken Sie im IFC Übersetzer-Menü unten mittig auf das Symbol zum Import von Übersetzern aus externen Dateien.

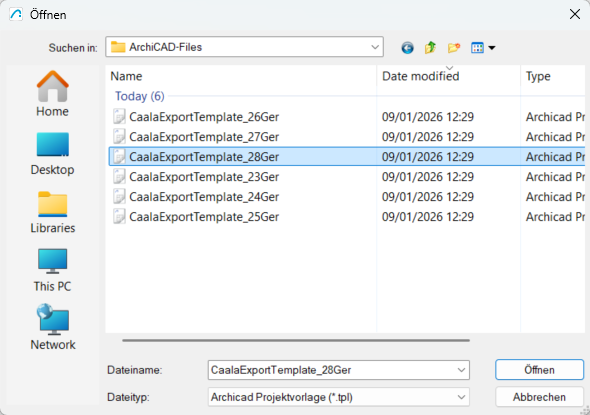

4.  Wählen Sie im Dateiexplorer die zuvor herunter geladene Template Datei aus. Achten Sie darauf, dass sie der von Ihnen verwendeten ArchiCAD Version entspricht. Klicken Sie auf „Öffnen“.

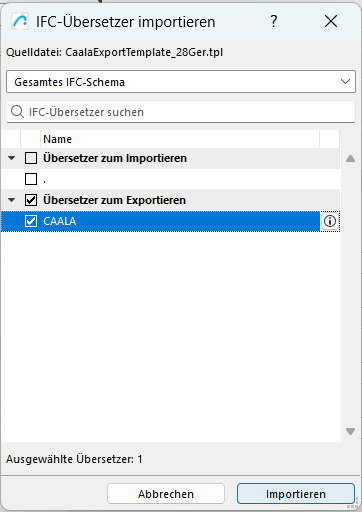

5.  Wählen Sie unter “Übersetzer zum Exportieren“ den CAALA Export aus und klicken Sie auf "Importieren".

6.  Schließen Sie nun das IFC Übersetzer-Menü mit der "Ok" Taste im rechten unteren Eck, um die Änderungen zu übernehmen.

Über „Ablage“ und „Sichern als …“ öffnen Sie das Export Menü. Wählen Sie hier „IFC Datei (*.ifc)“ als Dateityp aus. Beim Übersetzer wählen Sie den zuvor importierten „CAALA“ Export aus. Sie können hier ebenso einstellen, welche Elemente exportiert werden soll (z.B. alle Sichtbaren).

7.  Mit dem Klick auf “Speichern“ wird die IFC-Datei erstellt und kann anschließend in CAALA importiert werden.

Tipp:

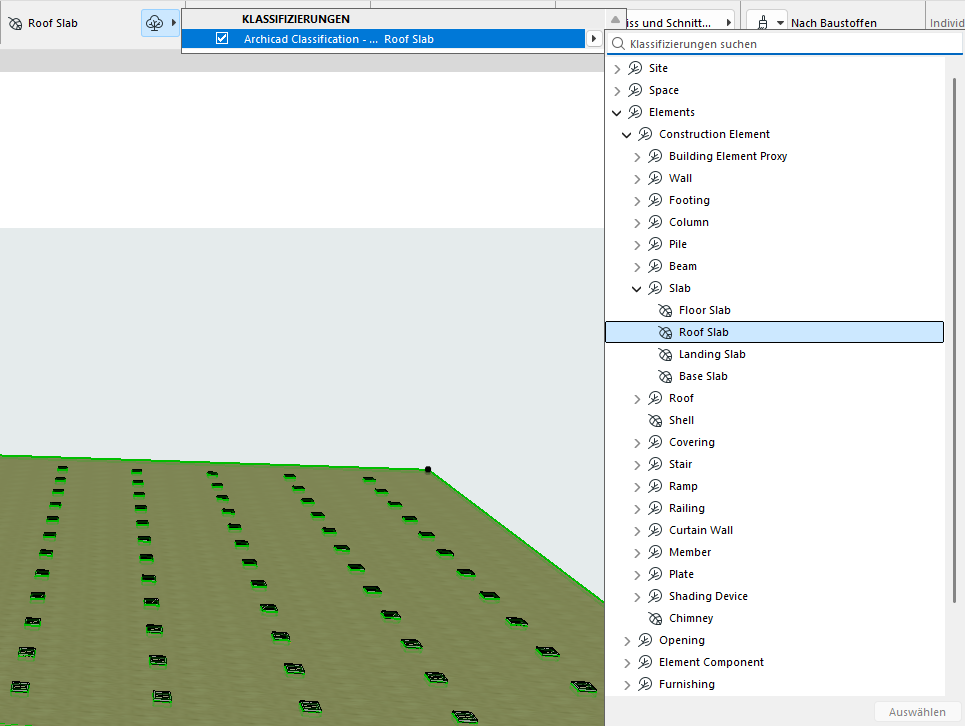

Sollten Sie Ihr ArchiCAD Modell für den IFC Massenimport verwenden wollen, klassifizieren Sie Ihre Dächer als IfcSlab mit der Unterkategorie Roof Slab (siehe Screenshot unten). ArchiCAD exportiert für IfcRoof leider keine Schichtdicken, sodass die von Ihnen hinterlegten Aufbauten nur teilweise im IFC Modell ankommen, wenn die Dächer als IfcRoof exportiert werden.
